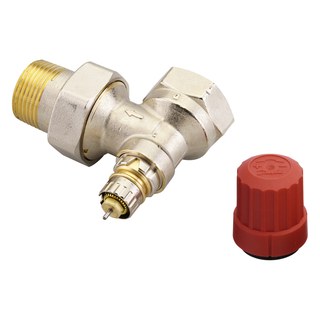

Danfoss RA-N 25 radiátorszelep, 1", sarok

DN 25, Rp 1" × R 1", sarok
Kv 0,10–1,04 m³/h (1–7, N), kvs 1,4 m³/h
Max. 10 bar, 120 °C, próbanyomás 16 bar

Termosztatikus radiátorszelep beépített előbeállítással, sarok kivitel
Rp 1" belső menetes bemenet, R 1" kimenet, DN 25
Kétcsöves fűtési rendszerekhez, RA 2000 termosztátfejekhez

Cikkszám: DAN-013G0037

* az árak bruttó árak! (az ÁFA-t tartalmazzák)

Kosárba tesz

leírás

műszaki jellemzők

Danfoss RA-N 25 termosztatikus radiátorszelep előbeállítással, 1", sarok (013G0037)

A Danfoss RA-N 25 sarok kivitelű termosztatikus radiátorszelep (szeleptest) beépített előbeállítással, Rp 1" belső menetes csatlakozással. Kétcsöves fűtési rendszerekben használható, az RA 2000 sorozat bármely termosztatikus érzékelőjével és TWA-A termomotorral együtt. A termosztatikus fejet külön kell rendelni.

Előbeállítás szerszám nélkül

A maximális térfogatáram az 1–7 tartományban lépésenként, szerszám nélkül állítható be: a védőkupak vagy az érzékelő levétele után az állítógyűrűt fel kell emelni, és a kívánt értéket a referenciajelhez kell fordítani. A gyári beállítás N, ekkor a szelep teljesen nyitva van – ez öblítőpozícióként is használható. Felszerelt termosztatikus érzékelő mellett az előbeállítás védett a véletlen elállítás ellen.

Szerelés és üzemeltetés

A szeleptest nikkelezett sárgarézből készül, piros porvédő sapkával szállítják, amely az építési fázisban kézi szabályozásra használható (kézi elzáróeszközként nem). A teljes tömszelenceegység a rendszer leürítése nélkül cserélhető. A fűtővíz összetétele feleljen meg a VDI 2035 előírásainak; a zajmentes működéshez a szelepen eső nyomás ne haladja meg a 30–35 kPa-t.

Főbb jellemzők

Beépített, szerszám nélkül állítható előbeállítás (1–7, N)
Minden RA 2000 termosztatikus érzékelővel és TWA-A termomotorral használható
Kétcsöves fűtési rendszerekhez
Sarok kivitel, belső menetes csatlakozás
Nikkelezett sárgaréz szeleptest, piros porvédő sapka
Tömszelence a rendszer leürítése nélkül cserélhető
RA 2000 érzékelővel EN 215 szerint tanúsított

Műszaki adatok

Gyári cikkszám: 013G0037
Típus: RA-N 25, normál térfogatáramú szelep előbeállítással
Szelepméret: DN 25
Kivitel: sarok
Bemeneti csatlakozás: Rp 1" (belső menet)
Kimeneti csatlakozás: R 1"
Kv-értékek beállításonként (1 / 2 / 3 / 4 / 5 / 6 / 7 / N): 0,10 / 0,15 / 0,17 / 0,26 / 0,35 / 0,46 / 0,73 / 1,04 m³/h
kvs-érték: 1,4 m³/h
Max. nyomáskülönbség: 0,6 bar
Max. üzemi nyomás: 10 bar
Próbanyomás: 16 bar
Max. közeghőmérséklet: 120 °C
Alkalmazás: kétcsöves rendszer
Felület: nikkelezett
Méretsor: D
Nettó tömeg: 0,578 kg
EAN: 5702420001678
