Herz-3000 bypass-test előbeállítással, G 3/4"

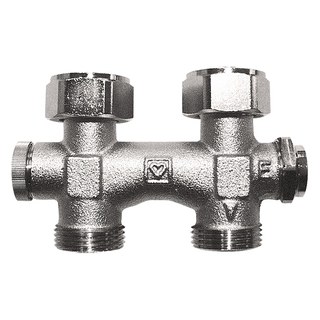

HERZ-3000 bypass-test előbeállítással, egyenes, G 3/4" (1306601)

A HERZ-3000 csatlakozórendszer bypass-test (golyóscsapblokk) egy- és kétcsöves fűtési rendszerekhez, egyenes kivitelben, előbeállítással, lezárással, leeresztéssel és feltöltéssel, beépített szelepes (alsó bekötésű) radiátorok bekötéséhez.

Csatlakozások

A csatlakozó tengelytávolság 50 mm. A fűtőtest felé G 3/4" hollandival (szabadon forgó anyával) csatlakozik, a csőoldal G 3/4" külső menetes, eurokónuszos. A cső anyagához illő HERZ csatlakozó csavarzatot (roppantógyűrű, műanyagcső-csatlakozó) külön kell megrendelni.

Alkalmazás

Egy- és kétcsöves vízfűtéses rendszerek szelepes fűtőtestjeihez, kalibrált acél-, réz- vagy műanyag csővezetékkel. A blokk elzárásával a fűtőtest a rendszer leürítése nélkül leszerelhető.

Főbb jellemzők

• HERZ-3000 bypass-test, egyenes kivitel
• Egy- és kétcsöves fűtési rendszerhez
• Előbeállítás, lezárás
• Leeresztés és feltöltés
• Csatlakozó csavarzat külön rendelendő

Műszaki adatok

• Gyári cikkszám: 1306601 (HERZ 1 3066 01)
• Kivitel: egyenes
• Csatlakozó tengelytávolság: 50 mm
• Fűtőtest-csatlakozás: G 3/4" hollandi
• Csőcsatlakozás: G 3/4" külső menet, eurokónusz
• 2 db kónuszos hüvely (1 3001 01) mellékelve
• Max. üzemi hőmérséklet: 120 °C
• Max. üzemi nyomás: 10 bar

A kép csupán illusztráció!
