Herz műanyagcső-csatlakozó G 3/4", 10×1,3 mm

HERZ műanyagcső-csatlakozó G 3/4" eurokónusz, 10×1,3 mm (1609801)

A HERZ műanyagcső-csatlakozó (csatlakozó csavarzat) 10 × 1,3 mm külső átmérőjű PE-X, PB és műanyag-fém kompozit (többrétegű) csövek oldható, tömör bekötésére szolgál G 3/4" csatlakozású HERZ radiátorszelepekhez, csatlakozó-szeleptestekhez és osztókhoz.

Felépítés

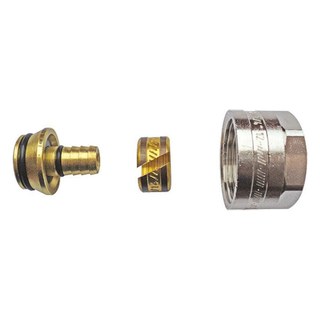

A készlet kónuszos tömlőcsatlakozóból, tömlőszorító gyűrűből és G 3/4" biztosítóanyából áll; a tömítést dupla EPDM O-gyűrű adja. Az alkatrészek CW617N sárgarézből készülnek, a kónusz megfelel a DIN 3838 (eurokónusz) szabványnak.

Szerelés

Menettömítő szert semmilyen esetben nem szabad használni, a cső végét kalibrálni kell. A csőgyártó nyomásra és hőmérsékletre vonatkozó előírásait is be kell tartani. A kötés szükség esetén oldható.

Főbb jellemzők

• Csőméret: 10 × 1,3 mm
• PE-X, PB és műanyag-fém kompozit csövekhez
• Csatlakozás: G 3/4" eurokónusz (DIN 3838)
• Dupla EPDM O-gyűrűs tömítés
• Oldható kötés

Műszaki adatok

• Gyári cikkszám: 1609801 (HERZ 1 6098 01)
• Csőméret (külső Ø × fal): 10 × 1,3 mm
• Csatlakozó menet: G 3/4"
• Anyag: CW617N sárgaréz, EPDM O-gyűrűk
• Max. üzemi hőmérséklet: 95 °C
• Max. üzemi nyomás: 10 bar

A kép csupán illusztráció!
