Herz roppantógyűrű G 3/4", 18 mm-es csőhöz

HERZ roppantógyűrű lágytömítéssel, G 3/4", 18 mm-es cső (1627618)

A HERZ roppantógyűrű-készlet 18 mm külső átmérőjű réz- és acélcsövek csatlakoztatására szolgál G 3/4" (eurokónuszos) csatlakozású HERZ radiátorszelepekhez és csatlakozó-szeleptestekhez. A csőoldalon tartós EPDM gumitömítés zár.

Működés

A szorítóanya meghúzásakor a gyűrű beékelődik a csőfal és az anya belső kónusza közé, így a csövet erővel záró kötés rögzíti és akadályozza meg tengelyirányú elmozdulását. A kötés többször oldható. Az EPDM-tömítésű roppantógyűrűk elsősorban kemény, galvanizált felületű csövekhez ajánlottak.

Szerelés

Csak megfelelő szerszámot (villás- vagy csőkulcsot) szabad használni, fogót nem. A csövet kalibrálni és sorjázni kell, és ütközésig be kell tolni a kónuszba; lágy csöveknél védőhüvely használata javasolt.

Főbb jellemzők

• 18 mm külső átmérőjű réz- és acélcsőhöz
• G 3/4" szorítóanya, eurokónuszos csatlakozáshoz
• Tartós EPDM gumitömítés
• Oldható kötés
• HERZ szelepekhez, csatlakozó-szeleptestekhez

Műszaki adatok

• Gyári cikkszám: 1627618 (HERZ 1 6276 18)
• Csőátmérő: 18 mm
• Csatlakozás: G 3/4" szorítóanya
• Tömítés: EPDM
• Max. üzemi hőmérséklet: 110 °C
• Max. üzemi nyomás: az EN 1254-2 szerint

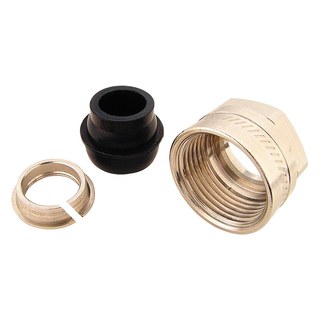

A kép csupán illusztráció!
