Herz műanyagcső-csatlakozó M22×1,5, 18×2 mm

HERZ műanyagcső-csatlakozó M22 × 1,5, 18×2 mm (1606605)

A HERZ műanyagcső-csatlakozó (csatlakozó csavarzat) 18 × 2 mm külső átmérőjű PE-X, PB és műanyag-fém kompozit (többrétegű) csövek oldható, tömör bekötésére szolgál M22 × 1,5 csatlakozású HERZ radiátorszelepekhez, csatlakozó-szeleptestekhez és osztókhoz.

Felépítés

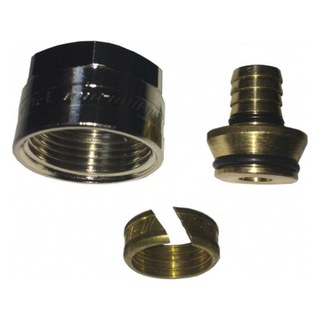

A készlet kónuszos tömlőcsatlakozóból, tömlőszorító gyűrűből és M22 × 1,5 biztosítóanyából áll; a tömítést dupla EPDM O-gyűrű adja. Az alkatrészek CW617N sárgarézből készülnek, a kónusz megfelel a DIN 3838 (eurokónusz) szabványnak.

Szerelés

Menettömítő szert semmilyen esetben nem szabad használni, a cső végét kalibrálni kell. A csőgyártó nyomásra és hőmérsékletre vonatkozó előírásait is be kell tartani. A kötés szükség esetén oldható.

Főbb jellemzők

• Csőméret: 18 × 2 mm
• PE-X, PB és műanyag-fém kompozit csövekhez
• Csatlakozás: M22 × 1,5
• Dupla EPDM O-gyűrűs tömítés
• Oldható kötés

Műszaki adatok

• Gyári cikkszám: 1606605 (HERZ 1 6066 05)
• Csőméret (külső Ø × fal): 18 × 2 mm
• Csatlakozó menet: M22 × 1,5
• Anyag: CW617N sárgaréz, EPDM O-gyűrűk
• Max. üzemi hőmérséklet: 95 °C
• Max. üzemi nyomás: 10 bar

A kép csupán illusztráció!
