Herz felületi érzékelős termosztát, M28×1,5

HERZ termosztát felületi érzékelővel, M28×1,5, 40–70 °C, 2 m kapilláris (1742100)

A HERZ termosztát felületi (tapintó) érzékelővel: segédenergia nélküli arányos szabályozó, amely a csőre szerelt érzékelővel – 2000 mm hosszú kapilláris csövön keresztül – működteti a termosztatikus szelepet. Csatlakozás: M 28 × 1,5, beállítási tartomány 40–70 °C.

Alkalmazás

Bojlerek, kazánkörök előremenő hőmérsékletének szabályozására, illetve korlátozására szolgál melegvizes körökben. Emelkedő csőhőmérsékletnél a szelep zár. A termosztatikus üzemre előkészített HERZ szelepekre szerelhető.

Működés

A folyadéktöltet térfogatváltozását a kapilláris cső viszi át a szabályozó egységre, amely a szeleporsót mozgatja. A hőmérséklet a kézikerék skáláján állítható be; karbantartást nem igényel.

Főbb jellemzők

• Folyadéktöltetű érzékelő, kapilláris csővel
• Csatlakozás: M 28 × 1,5
• Beállítási tartomány: 40–70 °C
• Segédenergia nélküli szabályozás
• HERZ termosztatikus szelepekhez

Műszaki adatok

• Gyári cikkszám: 1742100 (HERZ 1 7421 00)
• Csatlakozás: M 28 × 1,5
• Beállítási tartomány: 40–70 °C
• Kapilláris cső hossza: 2000 mm
• Hiszterézis: 0,3 K
• Max. nyomáskülönbség: 0,75 bar (zajszegény üzemhez max. 0,2 bar)
• Túlhőmérséklet elleni védelem: 10 K a skála végértéke fölött

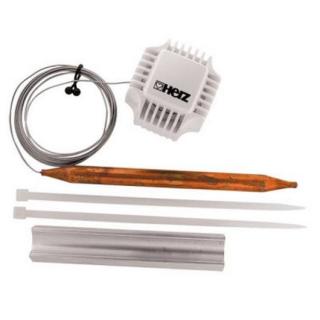

A kép csupán illusztráció!
