Herz TS-90 termosztátszelep, sarok, 1"

HERZ TS-90 termosztatikus radiátorszelep, sarok, 1" (1772493)

A HERZ TS-90 termosztatikus radiátorszelep (termosztátszelep alsórész) sarok kivitelben, nikkelezett házzal, kónuszos fémtömítésű fűtőtest-csatlakozó csavarzattal, standard modell menetes karmantyúval. Melegvizes fűtési rendszerek fűtőtestjeihez.

Működés

A szelepet gyárilag fehér menetes védőkupakkal szállítják, amellyel a szerelési időszakban kézzel működtethető (pl. vezetéköblítéshez). A kupak lecsavarása után HERZ termosztátfej szerelhető rá a rendszer leürítése nélkül, így a helyiség hőmérséklete automatikusan szabályozható. Termosztátfej nélküli használathoz HERZ-TS kézikerék rendelhető.

Beépítés

A termosztatikus szelepet a fűtőtest előremenő ágába kell beépíteni, az átfolyás iránya egyezzen a házon lévő nyíllal; a termosztátfej vízszintes helyzetű legyen. Az orsótömítésként szolgáló O-gyűrű üzem közben is cserélhető.

Főbb jellemzők

• Termosztatikus radiátorszelep, sarok kivitel
• HERZ termosztátfejjel szerelhető, gyárilag védőkupakkal
• Üzem közben cserélhető O-gyűrűs orsótömítés
• Kónuszos fémtömítésű fűtőtest-csatlakozó
• Nikkelezett kivitel

Műszaki adatok

• Gyári cikkszám: 1772493 (HERZ 1 7724 93)
• Kivitel: sarok, standard modell, menetes karmantyú
• Méret: 1" (DN 25)
• kvs: 4,20 m³/h
• Beépítési hossz: L = 75 mm
• Max. üzemi hőmérséklet: 110 °C
• Max. üzemi nyomás: 10 bar
• Műanyag cső esetén: max. 80 °C, max. 4 bar (ha a csőgyártó is engedi)

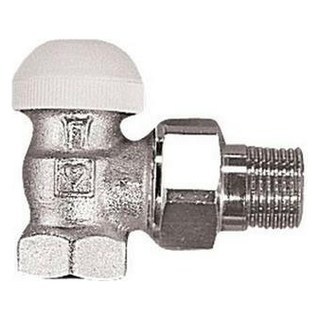

A kép csupán illusztráció!
