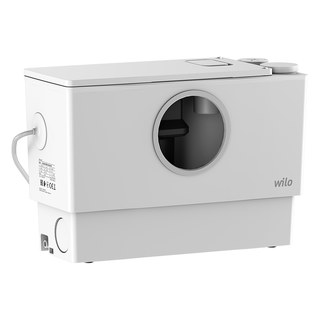

Wilo DrainLift MINI3-XS/WC-EF átemelő telep, WC csatlakozással

Wilo DrainLift MINI3-XS/WC-EF átemelő telep, WC csatlakozással (cikkszám: 6095128)

A Wilo DrainLift MINI3-XS/WC-EF egy kompakt, csatlakoztatásra kész szennyvízátemelő telep WC, mosdókagyló és zuhanyzó vizének elvezetésére. Ott ad megoldást, ahol a szennyvíz gravitációsan nem tud a csatornába folyni: alagsori fürdőben, pincében vagy utólag kialakított vendég-WC-nél. A berendezés háztartási fekáliatartalmú szennyvíz átemelésére készült, és megfelel az EN 12050-3 szabvány követelményeinek.

Szerkezet és működés

A teljesen elárasztható tartályban merülőmotoros szivattyú dolgozik, amely forgó késekkel felaprítja a szennyvízben lévő fekáliát. A szintérzékelés egy függőleges úszókapcsolóval történik, így a telep automatikusan indul és áll le. A légtelenítés aktívszén-szűrővel van ellátva, így a helyiségben nem terjednek kellemetlen szagok.

Csatlakozások

Legfeljebb öt csatlakozó áll rendelkezésre:

• 1 db DN 40 bemenet felfelé, visszacsapószelep nélkül (gyárilag lezárva)
• 2 db DN 40/50 bemenet vízszintesen, balra és jobbra, visszacsapószeleppel (gyárilag nyitott)
• 1 db DN 110 WC-csatlakozó előre (szükség esetén vízszintesen jobbra is kivezethető)
• 1 db DN 32/40 nyomócsonk felfelé, visszacsapószeleppel

Az EN 12050-3 szerinti telepnél minden rákötött berendezésnek ugyanabban a helyiségben kell lennie, és a visszatorlasztási szint felett egy további WC-nek is rendelkezésre kell állnia.

Főbb jellemzők

• WC csatlakozással + 3 bekötéssel (mosdó, zuhany)
• Zúzókéses merülőmotoros szivattyú fekáliatartalmú szennyvízhez
• Függőleges úszókapcsolós automatikus vezérlés
• Fedélbe épített légtelenítés aktívszén-szűrővel
• Kompakt méret: 389 × 169 × 270 mm, WC mellé vagy mögé is elfér
• Teljesen elárasztható, IP68 védettségű motor
• Földelt villásdugó (E/F típusú aljzathoz)

Műszaki adatok

• Típus: Wilo DrainLift MINI3-XS/WC-EF (gyári cikkszám: 6095128)
• Szállított közeg: Fekáliatartalmú szennyvíz
• Szennyvízszállítás: EN 12050-3 szerint
• Zúzó: igen (forgó kések)
• Hálózati csatlakozás: 1~230 V, 50 Hz (feszültségtűrés ±10%)
• Motor névleges teljesítménye P2: 0,42 kW
• Teljesítményfelvétel P1 (Q=max.): 700 W
• Névleges áram: 3,4 A
• Névleges fordulatszám: 2800 1/min
• Üzemmód (víz feletti): S3-15%, max. kapcsolási gyakoriság: 20 1/h
• Max. hasznos térfogat: 2,5 l
• Maximális üzemi nyomás: 1 bar
• Közeg- és környezeti hőmérséklet: 3-40 °C, rövid ideig (max. 5 perc): 75 °C
• Védelmi osztály: IP44, motor: IP68, szigetelési osztály: F
• Hangnyomásszint: 56,4 dB(A)
• Szívóoldali csatlakozás: DN/OD 40 és 50 (HT-cső)
• Nyomóoldali csatlakozás: DN/OD 32 / DN/OD 40 (HT-cső)
• Anyagok: tartály ABS, szivattyúház és járókerék PP-GF20, tengely nemesacél
• Méretek (hossz × szélesség × magasság): 389 × 169 × 270 mm
• Nettó tömeg: kb. 7,5 kg (csomagolással kb. 9,5 kg)

Szállítási terjedelem

• 1 db HT-csőhöz való mandzsetta (DN 32/40)
• 1 db HT-csőhöz való mandzsetta (DN 110), 1 db szorítógyűrű, 1 db 110-130 mm-es tömlőbilincs (WC-csatlakozáshoz)
• 2 db beömlőcsonk DN 50, 2 db HT-csőhöz való mandzsetta (DN 40/50)
• 2 db visszacsapószelep, 2 db 50-70 mm-es csőbilincs, 4 db 32-50 mm-es tömlőbilincs
• 2 db záródugó, 6 db O-gyűrű
• Aljzatrögzítő (felúszás elleni védelem): 2 db rögzítő idom csavarokkal és dübellel
• Beépítési és üzemeltetési utasítás

A kép csupán illusztráció!
