Hajdu HPAW hőszivattyúhoz 9kW pótfűtés

Hajdu HPAW hőszivattyúhoz 9 kW elektromos pótfűtés – 8–30 kW rendszerekhez (2244899900)

A HAJDU Hajdúsági Ipari Zrt. több évtizedes tapasztalattal rendelkező magyar gyártó, amely korszerű, energiahatékony és megbízható fűtéstechnikai megoldásokat kínál lakossági és közületi felhasználásra. A HAJDU termékek fejlesztésénél kiemelt szempont a hosszú élettartam, az üzembiztonság és a széles körű kompatibilitás.

A Hajdu BH90B/R (2244899900) egy 9 kW névleges teljesítményű, háromfázisú elektromos pótfűtő egység, amely a HAJDU HPAW levegő–víz hőszivattyúk kiegészítő fűtési igényeit szolgálja 8 kW és 30 kW közötti teljesítménytartományban. Feladata, hogy szélsőséges időjárási körülmények, indítási szakasz vagy fokozott fűtési és használati melegvíz-igény esetén biztosítsa a szükséges rásegítő hőteljesítményt.

A pótfűtés működése teljes mértékben automatikus, a hőszivattyú vezérlésébe integrálva. Aktiválása akkor történik meg, amikor a hőszivattyú önmagában nem képes elérni a beállított előremenő hőmérsékletet. A kisebb HPAW modellekhez (8 és 10 kW) opcionális külső pótfűtésként, míg a nagyobb, 12–30 kW-os, háromfázisú rendszerekhez beépített pótfűtésként alkalmazható.

A készülék fejlett biztonsági funkciókkal rendelkezik, mint a túlmelegedés elleni védelem, a szárazon futás elleni védelem és az automatikus újraindítás áramszünet után. Modbus BMS-kompatibilitása lehetővé teszi az épületfelügyeleti rendszerekbe történő integrálást, így nagyobb rendszerek esetén is hatékonyan alkalmazható.

Főbb jellemzők és funkciók

• 9 kW teljesítményű elektromos pótfűtő egység

• HAJDU HPAW levegő–víz hőszivattyúkhoz (8–30 kW)

• Háromfázisú kivitel (380–415 V)

• Automatikus indítás a hőszivattyú vezérléséből

• Rásegítő fűtés extrém körülmények vagy nagy hőigény esetén

• HPAW 8–10 kW modellekhez opcionális külső pótfűtés

• HPAW 12–30 kW 3N modellekhez beépített pótfűtés

• Beépített túlmelegedés elleni védelem (hőmérséklet-limiter)

• Szárazon futás elleni védelem víznyomás-érzékelővel

• Fagyásvédelmi funkció (külön szelepes védelem javasolt)

• Beállítható üzemmód-prioritás (fűtés vagy HMV)

• Automatikus újraindítás áramszünet után

• Modbus BMS-kompatibilitás

• Beépített légleválasztó

• Megbízható, ipari kivitel

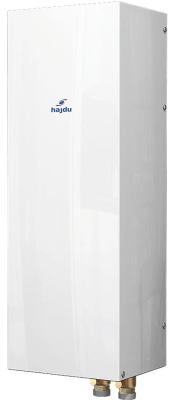

A kép csupán illusztráció.

Műszaki adatok

• Névleges fűtőteljesítmény: 9 kW

• Tápellátás: 380–415 V AC, 3 fázis, 50 Hz

• Maximális áramfelvétel: 3 × 13,3 A

• Nyomáshatároló szelep üzemi nyomása: 3 bar

• Beépített tágulási tartály térfogata: 8 liter

• Tágulási tartály előnyomása: 1,0 bar

• Minimális vízmennyiség: ≥ 40 liter a hőszivattyú belső térfogata felett

• Kilépő vízhőmérséklet: < 70 °C

• Vízoldali fűtési hőmérséklet-tartomány: +12 … +65 °C

• Levegőoldali fűtési tartomány: −25 … +35 °C

• Befoglaló méretek (Sz × Ma × Mé): 780 × 220 × 280 mm

• Nettó tömeg: 19,0 kg

• Hőszivattyúk

  A hőszivattyús fűtés sokkal hatékonyabb mint a tisztán elektromos fűtések , de jelentős megtakarítást érhetünk el a gázfűtéshez képest is.

  A hőszivattyús készülékek hűtő-fűtő elven működnek és ez a legfontosabb különbség az elektromos fűtésekhez képest, annak ellenére hogy a hőszivattyút sokan az elektromos fűtésekhez sorolják.

  A gázfűtés és az elektromos fűtések hatásfoka sosem lehet 100% feletti, hiszen a gázfűtésnél a gázban levő energia távozik az égéstermékkel. Az elektromos ellenállásokon alapuló megoldások már képesek a közel 100%-os hatásfokkal működni de nem képesek a befektetett energiánál több hőenergiát juttatni. A hőszivattyú viszont igen.



• A hőszivattyú működése

  A hőszivattyú a felhasznált áramot nem arra fordítja hogy felmelegítse a levegőt, hanem ogy az egyik helyről egy általunk kiválasztott másik helyre szivattyúzza a hőenergiát. A hagyományos fűtési módokhoz képest hőszivattyúval és klímával harmad,-negyed annyival kevesebb energiát kell felhasználni.

  Pl: 1m3 levegőt 1,2-1,3 KJ energiával lehet 1°C -kal felmelegíteni. Ha mi ezt az energiát nem elő akarjuk állítani, hanem  át akarjuk szivattyúzni egyik helyről a másikra, akkor az 0,3-0,4 KJ energiába kerül jelenleg.

  • A gáz felmelegszik mert a keringető gázt a kompresszor összenyomja.
  • A felmegedett gáz átadjá a hőenegriát a víznek/levegőnek egy hőcserélőben
  • A nagy nyomású gáz a hőcserélőben lehűl így lecsapodik, folyékonnyá válik
  • A folyékony hűtőközeget elvezetik egy nyomáscsökkentőn így elveszíti a nyomás nagy részét ennek eredményeképpen lehűl.
  • Egy hőcserélőbe bekerülve lehűti környezetét, felmelegszik illetve elpárolog az alacsony nyomású,hideg folyadék
  bezár
• A hőszivattyú hatásfoka

  A hőszivattyúknak a hatásfokát COP-ben, hűtésnél EER-ben adják meg.

  COP:az az arányszám ami 1Kwh energia átszivattyúzásához szükséges.

  Ez a szám nagyban függ az időjárástól ezért a SCOP, SEER a szezonális éves szinten mutatja meg.

  Minél alacsonyabb a külső hőmérséklet és minél melegebb hőmérsékletű vizet szeretnénk előállítani annál jobban csökken a hőszivattyú hatékonysága



  bezár
• Levegő-víz hőszivattyú rendszerek

  A levegő víz hőszivattyúkat gyorsan és egyszerűen telepíthetőek hűtésre, fűtésre és melegvíz előállítására.

  A levegő-víz hőszivattyú egy hőcserélőn keresztül a közvetítő közeget hűti vagy fűti nem közbetlenül a levegőt.

  A levegő -víz hőszvattyúk ahogy a nevében is benne van az energia nagy részét a levegőből nyerik. A magas hőtartalmú levegőből nyeri ki az energiát.

  • Monoblokkos levegő-víz hőszivattyú

  A levegő-víz hőszivattyú lehet monoblokkos rendszerű, ahol a teljes rendszer egy berendezésbe kerül. Ez egy olyan egység, mely a külső levegőből kinyert hőt közvetlenül a keringtetett víznek adja át. A monoblokk rendszerú hőszivattyú egyblokkos rendszer amely azt jelenti a hőszivattyú minden alkatrésze a melegvíz-tárolón kívül egy külső hőszivattyú egységben található.A monboblokk rendszerre csatlakoztathatnak radiátorokat de akár padlófűtést is. A monoblokk hőszivattyús rendszereket hívhatjuk kompakt kültéri egységnek is hiszen nem az épületben helyezik el.

  • Split (különválasztott) levegő-víz hőszivattyú

  A SPLIT hőszivattyú a nevében szereplően egy osztott hőszivattyú, ahol a hőszivattyú rendszer áll egy kültéri és egy beltéri egységből, amelyet össze kell csöveznie az F-gáz vizsgás szakembernek , amely klímatechnikai csövezésben fog a hűtőközeg áramlani a két egység között, egy egész rendszert kiépítve

  bezár
• Geotermikus hőszivattyú rendszerek

  A geotermikus hőszivattyú  a földből nyert hőenergiát hasznosítja. A talajszondák segítségével nyerik ki a földből ezt továbbítva a rendszerbe ahol fűtésre célra illetve melegvíz előállításra lehet használni.

  A talajszonda (geotermikus hőszonda) egy függőlegesen a talajba telepített eszköz, amely 50-200 m mélyről szállítja a felszínre a földhőt.

  Az adott talajszondás hőszivattyú rendszerhez szükséges talajszondák számát a talajminőség mellett a kinyerni kívánt hőenergia határozza meg.

  A talajszondás hőszivattyú rendszer környezetbarát, hosszú távon költséghatékony megoldást kínál az energiafelhasználásban.

  Méterenként kb. 50 W teljesítménnyel lehet számolni talajszerkezettől függően - természetesen magasabb bekerülési költségen


  Mivel nyáron aktív vagy passzív módon helyiséghűtésre használhatók, a talajszondák különösen komfortosak.

  bezár
• HMV hőszivattyú

  A HMV hőszivattyú a melegvíz előállításra a kinti a hőt használja így rendkívül hatékony napkollektoros rendszerrel összekötve még kedvezőbb. A nyári, tavaszi időszakban a napenergia segítségével képes a használati melegvíz előállításra.

  A HMV hőszivattyú nagy részében a levegőből vonja ki az energiát így kínál környezetbarát megoldást használóinak,kisebb százalékben az elektromos áramot használja működéséhez.

  bezár
