Hajdu HPAW-12 NE

Hajdu HPAW-12 NE levegő–víz fűtési-hűtési monoblokkos hőszivattyú – 12 kW, háromfázisú, elektromos fűtés nélkül

A HAJDU Hajdúsági Ipari Zrt. több mint hat évtizede meghatározó szereplője a magyar fűtéstechnikai piacnak. A gyártó termékei a korszerű technológiát, a magas energiahatékonyságot és a hosszú távú üzembiztonságot ötvözik, stabil szervizháttérrel és pótalkatrész-ellátással.

A Hajdu HPAW-12 NE egy 12 kW teljesítményű, levegő–víz rendszerű, monoblokk kivitelű hőszivattyú, amely fűtésre, hűtésre és használati melegvíz (HMV) előállítására is alkalmas. A monoblokk kialakításnak köszönhetően a hőszivattyú és a hidraulikus egység egyetlen kültéri készülékben kapott helyet, ami leegyszerűsíti a telepítést és csökkenti a rendszer bonyolultságát.

Az inverteres, időjárásfüggő vezérlés folyamatosan az aktuális hőigényhez igazítja a működést, ezáltal egyenletes komfortot és kedvező üzemeltetési költségeket biztosít. Elektromos rásegítő fűtés nélküli kivitele hatékony megoldást nyújt alacsony energiaigényű, új építésű ingatlanokhoz, valamint meglévő fűtési rendszerek korszerűsítéséhez is. A készülék –10 °C-ig teljesítménycsökkenés nélkül, akár –25 °C külső hőmérséklet mellett is üzembiztosan működik.

A háromfázisú (400 V) elektromos csatlakozás nagyobb teljesítményű rendszerekhez ideális, miközben a csendes működés és a magas hatásfok a mindennapi használat során is kiemelkedő komfortot biztosít. A rendszer hagyományos fűtési megoldásokkal (pl. gázkazán) is kombinálható.

Főbb jellemzők

• Levegő–víz rendszerű, monoblokk kivitelű kültéri hőszivattyú

• Fűtés, hűtés és használati melegvíz előállítás egy készülékkel

• Négy üzemmód: Heat, Cool, DHW, Auto

• Elektromos fűtőbetét nélküli kivitel

• Inverteres, időjárásfüggő vezérlés

• –10 °C-ig teljesítménycsökkenés nélkül üzemel

• –25 °C külső hőmérsékletig alkalmazható

• Háromfázisú (400 V) elektromos csatlakozás

• APP-alapú és multifunkciós vezérlés

• Legionella-mentesítő funkció

• Egyventilátoros, kompakt kialakítás

• Csendes működés

• Egyszerű telepítés és karbantartás

• Energiahatékonysági osztály: A+++ (35 °C) / A++ (55 °C)

• Időjárásálló kivitel, hosszú élettartam

• 3 év teljes körű garancia + 5 év kompresszor garancia

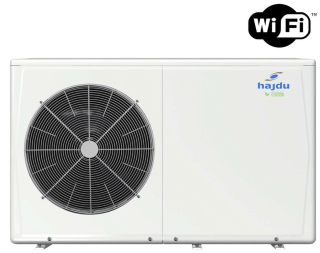

A kép csupán illusztráció.

Műszaki adatok

Méretek és kivitel

• Szélesség: 1385 mm

• Magasság: 865 mm

• Mélység: 526 mm

• Zajszint: 65 dB

• Súly: 160 kg

Hatásfok

• COP (30/35 °C): 4,95

• COP (47/55 °C): 3,05

• EER (12/7 °C): 2,75

• EER (23/18 °C): 3,95

Teljesítmények

• Fűtési teljesítmény 30/35 °C-on: 12,1 kW

• Fűtési teljesítmény 47/55 °C-on: 11,9 kW

• Hűtési teljesítmény 12/7 °C-on: 11,5 kW

• Hűtési teljesítmény 23/18 °C-on: 12,0 kW

Felvett teljesítmény

• Fűtés 30/35 °C-on: 2,44 kW

• Fűtés 47/55 °C-on: 3,9 kW

• Hűtés 23/18 °C-on: 3,04 kW

• Hűtés 12/7 °C-on: 4,18 kW

Hőmérséklet-tartományok

• Fűtési előremenő: 25 – 65 °C

• Hűtési előremenő: 5 – 25 °C

• HMV előremenő: 30 – 60 °C

• Külső levegő fűtésnél: –25 – 35 °C

• Külső levegő hűtésnél: –5 – 43 °C

• Külső levegő HMV-nél: –25 – 43 °C

Egyéb adatok

• Feszültség / frekvencia: 400 V / 50 Hz

• Vízoldali hőcserélő: lemezes

• Vízoldali csatlakozás: R 5/4"

• Szivattyú emelőmagasság: 9 m

• Hűtőközeg: R32

• Hűtőközeg töltet: 1,75 kg

• Hőszivattyúk

  A hőszivattyús fűtés sokkal hatékonyabb mint a tisztán elektromos fűtések , de jelentős megtakarítást érhetünk el a gázfűtéshez képest is.

  A hőszivattyús készülékek hűtő-fűtő elven működnek és ez a legfontosabb különbség az elektromos fűtésekhez képest, annak ellenére hogy a hőszivattyút sokan az elektromos fűtésekhez sorolják.

  A gázfűtés és az elektromos fűtések hatásfoka sosem lehet 100% feletti, hiszen a gázfűtésnél a gázban levő energia távozik az égéstermékkel. Az elektromos ellenállásokon alapuló megoldások már képesek a közel 100%-os hatásfokkal működni de nem képesek a befektetett energiánál több hőenergiát juttatni. A hőszivattyú viszont igen.



• A hőszivattyú működése

  A hőszivattyú a felhasznált áramot nem arra fordítja hogy felmelegítse a levegőt, hanem ogy az egyik helyről egy általunk kiválasztott másik helyre szivattyúzza a hőenergiát. A hagyományos fűtési módokhoz képest hőszivattyúval és klímával harmad,-negyed annyival kevesebb energiát kell felhasználni.

  Pl: 1m3 levegőt 1,2-1,3 KJ energiával lehet 1°C -kal felmelegíteni. Ha mi ezt az energiát nem elő akarjuk állítani, hanem  át akarjuk szivattyúzni egyik helyről a másikra, akkor az 0,3-0,4 KJ energiába kerül jelenleg.

  • A gáz felmelegszik mert a keringető gázt a kompresszor összenyomja.
  • A felmegedett gáz átadjá a hőenegriát a víznek/levegőnek egy hőcserélőben
  • A nagy nyomású gáz a hőcserélőben lehűl így lecsapodik, folyékonnyá válik
  • A folyékony hűtőközeget elvezetik egy nyomáscsökkentőn így elveszíti a nyomás nagy részét ennek eredményeképpen lehűl.
  • Egy hőcserélőbe bekerülve lehűti környezetét, felmelegszik illetve elpárolog az alacsony nyomású,hideg folyadék
  bezár
• A hőszivattyú hatásfoka

  A hőszivattyúknak a hatásfokát COP-ben, hűtésnél EER-ben adják meg.

  COP:az az arányszám ami 1Kwh energia átszivattyúzásához szükséges.

  Ez a szám nagyban függ az időjárástól ezért a SCOP, SEER a szezonális éves szinten mutatja meg.

  Minél alacsonyabb a külső hőmérséklet és minél melegebb hőmérsékletű vizet szeretnénk előállítani annál jobban csökken a hőszivattyú hatékonysága



  bezár
• Levegő-víz hőszivattyú rendszerek

  A levegő víz hőszivattyúkat gyorsan és egyszerűen telepíthetőek hűtésre, fűtésre és melegvíz előállítására.

  A levegő-víz hőszivattyú egy hőcserélőn keresztül a közvetítő közeget hűti vagy fűti nem közbetlenül a levegőt.

  A levegő -víz hőszvattyúk ahogy a nevében is benne van az energia nagy részét a levegőből nyerik. A magas hőtartalmú levegőből nyeri ki az energiát.

  • Monoblokkos levegő-víz hőszivattyú

  A levegő-víz hőszivattyú lehet monoblokkos rendszerű, ahol a teljes rendszer egy berendezésbe kerül. Ez egy olyan egység, mely a külső levegőből kinyert hőt közvetlenül a keringtetett víznek adja át. A monoblokk rendszerú hőszivattyú egyblokkos rendszer amely azt jelenti a hőszivattyú minden alkatrésze a melegvíz-tárolón kívül egy külső hőszivattyú egységben található.A monboblokk rendszerre csatlakoztathatnak radiátorokat de akár padlófűtést is. A monoblokk hőszivattyús rendszereket hívhatjuk kompakt kültéri egységnek is hiszen nem az épületben helyezik el.

  • Split (különválasztott) levegő-víz hőszivattyú

  A SPLIT hőszivattyú a nevében szereplően egy osztott hőszivattyú, ahol a hőszivattyú rendszer áll egy kültéri és egy beltéri egységből, amelyet össze kell csöveznie az F-gáz vizsgás szakembernek , amely klímatechnikai csövezésben fog a hűtőközeg áramlani a két egység között, egy egész rendszert kiépítve

  bezár
• Geotermikus hőszivattyú rendszerek

  A geotermikus hőszivattyú  a földből nyert hőenergiát hasznosítja. A talajszondák segítségével nyerik ki a földből ezt továbbítva a rendszerbe ahol fűtésre célra illetve melegvíz előállításra lehet használni.

  A talajszonda (geotermikus hőszonda) egy függőlegesen a talajba telepített eszköz, amely 50-200 m mélyről szállítja a felszínre a földhőt.

  Az adott talajszondás hőszivattyú rendszerhez szükséges talajszondák számát a talajminőség mellett a kinyerni kívánt hőenergia határozza meg.

  A talajszondás hőszivattyú rendszer környezetbarát, hosszú távon költséghatékony megoldást kínál az energiafelhasználásban.

  Méterenként kb. 50 W teljesítménnyel lehet számolni talajszerkezettől függően - természetesen magasabb bekerülési költségen


  Mivel nyáron aktív vagy passzív módon helyiséghűtésre használhatók, a talajszondák különösen komfortosak.

  bezár
• HMV hőszivattyú

  A HMV hőszivattyú a melegvíz előállításra a kinti a hőt használja így rendkívül hatékony napkollektoros rendszerrel összekötve még kedvezőbb. A nyári, tavaszi időszakban a napenergia segítségével képes a használati melegvíz előállításra.

  A HMV hőszivattyú nagy részében a levegőből vonja ki az energiát így kínál környezetbarát megoldást használóinak,kisebb százalékben az elektromos áramot használja működéséhez.
