Hajdu HPAW-4

Hajdu HPAW-4 NE levegő–víz fűtési-hűtési hőszivattyú – 4 kW, 1 fázis, elektromos rásegítés nélkül

A Hajdu HPAW-4 NE levegő–víz hőszivattyú egy monoblokk kialakítású, kültéri egység, amely egyetlen berendezésben tartalmazza a hőszivattyút és a hydroboxot is. A készülék fűtésre, hűtésre és használati melegvíz (HMV) előállítására egyaránt alkalmas, így komplett megoldást kínál családi házak és kisebb épületek energiahatékony gépészetéhez.

A berendezés négy üzemmódban működtethető (fűtés, hűtés, HMV, automata), inverteres, időjárásfüggő vezérléssel, amely mindig az aktuális igényekhez igazítja a működést. Elektromos fűtőbetét nélküli kivitelének köszönhetően rendkívül kedvező energiafelhasználást biztosít, miközben -10 °C-ig teljesítménycsökkenés nélkül, akár -25 °C külső hőmérsékletig is üzembiztosan üzemel.

Az egyfázisú elektromos csatlakozás, a kompakt kialakítás és a csendes működés megkönnyíti a telepítést mind új építésű, mind meglévő épületek korszerűsítésekor. A rendszer hagyományos fűtéssel (pl. gázkazán) is kombinálható, így rugalmasan illeszthető a meglévő gépészethez.

Főbb jellemzők

• Levegő–víz rendszerű, monoblokk kivitelű kültéri hőszivattyú

• Fűtés, hűtés és használati melegvíz előállítás egy készülékkel

• Négy üzemmód: Heat, Cool, DHW, Auto

• Elektromos rásegítő fűtés nélküli kivitel

• Inverteres, időjárásfüggő vezérlés

• -10 °C-ig teljesítménycsökkenés nélkül működik

• -25 °C külső hőmérsékletig alkalmazható

• Egyfázisú (230 V) elektromos csatlakozás

• APP-alapú és multifunkciós vezérlés

• Legionella-mentesítő funkció

• Csendes üzem, egyventilátoros kialakítás

• Kompakt, időjárásálló kültéri kivitel

• Egyszerű telepítés és karbantartás

• Hosszú élettartam, kiváló minőség

• Energiahatékonysági osztály 35 °C-on: A+++

• Energiahatékonysági osztály 55 °C-on: A++

• 3 év teljes körű garancia + 5 év kompresszor garancia

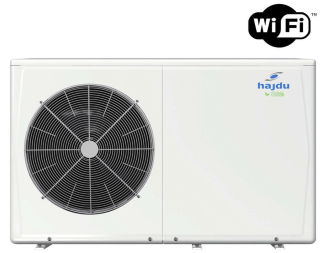

A kép csupán illusztráció.

Műszaki adatok

• Méretek (Sz × Ma × Mé): 1295 × 718 × 429 mm

• Súly: 98 kg

• Zajszint: 55 dB

• Hűtőközeg típusa: R32

• Hűtőközeg töltet: 1,4 kg

• Vízoldali hőcserélő: lemezes

• Vízoldali csatlakozás: R1"

• Szivattyú emelőmagasság: 9 m

Teljesítmény és hatásfok

• COP (30/35 °C): 5,1

• COP (47/55 °C): 2,95

• EER (12/7 °C): 3,45

• EER (23/18 °C): 5,5

Fűtési teljesítmény

• 30/35 °C-on: 4,2 kW

• 47/55 °C-on: 4,4 kW

Hűtési teljesítmény

• 12/7 °C-on: 4,7 kW

• 23/18 °C-on: 4,5 kW

Hőmérséklet-tartományok

• Fűtési előremenő: 25 – 65 °C

• Hűtési előremenő: 5 – 25 °C

• HMV előremenő: 30 – 60 °C

• Külső levegő fűtésnél: -25 – 35 °C

• Külső levegő hűtésnél: -5 – 43 °C

• Külső levegő HMV-nél: -25 – 43 °C

Elektromos adatok

• Feszültség / frekvencia: 230 V / 50 Hz

• Hőszivattyúk

  A hőszivattyús fűtés sokkal hatékonyabb mint a tisztán elektromos fűtések , de jelentős megtakarítást érhetünk el a gázfűtéshez képest is.

  A hőszivattyús készülékek hűtő-fűtő elven működnek és ez a legfontosabb különbség az elektromos fűtésekhez képest, annak ellenére hogy a hőszivattyút sokan az elektromos fűtésekhez sorolják.

  A gázfűtés és az elektromos fűtések hatásfoka sosem lehet 100% feletti, hiszen a gázfűtésnél a gázban levő energia távozik az égéstermékkel. Az elektromos ellenállásokon alapuló megoldások már képesek a közel 100%-os hatásfokkal működni de nem képesek a befektetett energiánál több hőenergiát juttatni. A hőszivattyú viszont igen.



• A hőszivattyú működése

  A hőszivattyú a felhasznált áramot nem arra fordítja hogy felmelegítse a levegőt, hanem ogy az egyik helyről egy általunk kiválasztott másik helyre szivattyúzza a hőenergiát. A hagyományos fűtési módokhoz képest hőszivattyúval és klímával harmad,-negyed annyival kevesebb energiát kell felhasználni.

  Pl: 1m3 levegőt 1,2-1,3 KJ energiával lehet 1°C -kal felmelegíteni. Ha mi ezt az energiát nem elő akarjuk állítani, hanem  át akarjuk szivattyúzni egyik helyről a másikra, akkor az 0,3-0,4 KJ energiába kerül jelenleg.

  • A gáz felmelegszik mert a keringető gázt a kompresszor összenyomja.
  • A felmegedett gáz átadjá a hőenegriát a víznek/levegőnek egy hőcserélőben
  • A nagy nyomású gáz a hőcserélőben lehűl így lecsapodik, folyékonnyá válik
  • A folyékony hűtőközeget elvezetik egy nyomáscsökkentőn így elveszíti a nyomás nagy részét ennek eredményeképpen lehűl.
  • Egy hőcserélőbe bekerülve lehűti környezetét, felmelegszik illetve elpárolog az alacsony nyomású,hideg folyadék
  bezár
• A hőszivattyú hatásfoka

  A hőszivattyúknak a hatásfokát COP-ben, hűtésnél EER-ben adják meg.

  COP:az az arányszám ami 1Kwh energia átszivattyúzásához szükséges.

  Ez a szám nagyban függ az időjárástól ezért a SCOP, SEER a szezonális éves szinten mutatja meg.

  Minél alacsonyabb a külső hőmérséklet és minél melegebb hőmérsékletű vizet szeretnénk előállítani annál jobban csökken a hőszivattyú hatékonysága



  bezár
• Levegő-víz hőszivattyú rendszerek

  A levegő víz hőszivattyúkat gyorsan és egyszerűen telepíthetőek hűtésre, fűtésre és melegvíz előállítására.

  A levegő-víz hőszivattyú egy hőcserélőn keresztül a közvetítő közeget hűti vagy fűti nem közbetlenül a levegőt.

  A levegő -víz hőszvattyúk ahogy a nevében is benne van az energia nagy részét a levegőből nyerik. A magas hőtartalmú levegőből nyeri ki az energiát.

  • Monoblokkos levegő-víz hőszivattyú

  A levegő-víz hőszivattyú lehet monoblokkos rendszerű, ahol a teljes rendszer egy berendezésbe kerül. Ez egy olyan egység, mely a külső levegőből kinyert hőt közvetlenül a keringtetett víznek adja át. A monoblokk rendszerú hőszivattyú egyblokkos rendszer amely azt jelenti a hőszivattyú minden alkatrésze a melegvíz-tárolón kívül egy külső hőszivattyú egységben található.A monboblokk rendszerre csatlakoztathatnak radiátorokat de akár padlófűtést is. A monoblokk hőszivattyús rendszereket hívhatjuk kompakt kültéri egységnek is hiszen nem az épületben helyezik el.

  • Split (különválasztott) levegő-víz hőszivattyú

  A SPLIT hőszivattyú a nevében szereplően egy osztott hőszivattyú, ahol a hőszivattyú rendszer áll egy kültéri és egy beltéri egységből, amelyet össze kell csöveznie az F-gáz vizsgás szakembernek , amely klímatechnikai csövezésben fog a hűtőközeg áramlani a két egység között, egy egész rendszert kiépítve

  bezár
• Geotermikus hőszivattyú rendszerek

  A geotermikus hőszivattyú  a földből nyert hőenergiát hasznosítja. A talajszondák segítségével nyerik ki a földből ezt továbbítva a rendszerbe ahol fűtésre célra illetve melegvíz előállításra lehet használni.

  A talajszonda (geotermikus hőszonda) egy függőlegesen a talajba telepített eszköz, amely 50-200 m mélyről szállítja a felszínre a földhőt.

  Az adott talajszondás hőszivattyú rendszerhez szükséges talajszondák számát a talajminőség mellett a kinyerni kívánt hőenergia határozza meg.

  A talajszondás hőszivattyú rendszer környezetbarát, hosszú távon költséghatékony megoldást kínál az energiafelhasználásban.

  Méterenként kb. 50 W teljesítménnyel lehet számolni talajszerkezettől függően - természetesen magasabb bekerülési költségen


  Mivel nyáron aktív vagy passzív módon helyiséghűtésre használhatók, a talajszondák különösen komfortosak.

  bezár
• HMV hőszivattyú

  A HMV hőszivattyú a melegvíz előállításra a kinti a hőt használja így rendkívül hatékony napkollektoros rendszerrel összekötve még kedvezőbb. A nyári, tavaszi időszakban a napenergia segítségével képes a használati melegvíz előállításra.

  A HMV hőszivattyú nagy részében a levegőből vonja ki az energiát így kínál környezetbarát megoldást használóinak,kisebb százalékben az elektromos áramot használja működéséhez.
